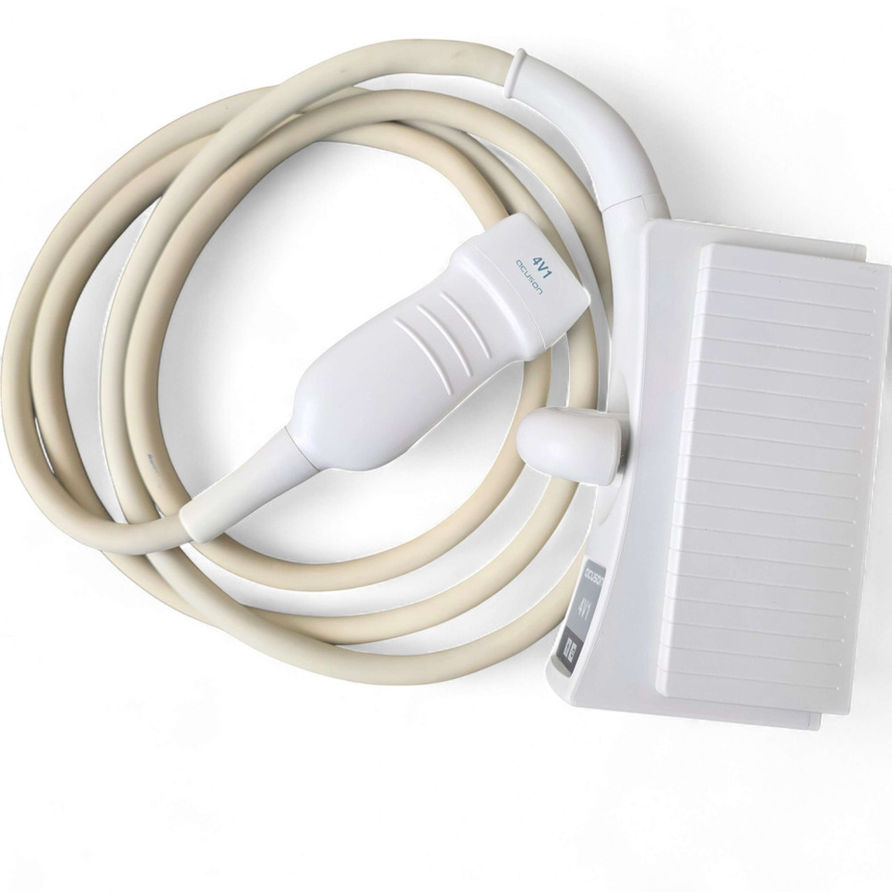

Фазований матричний датчик Siemens 4V1 (Кардіо, Секторний)

Фазований матричний датчик Siemens 4V1 — професійне рішення для кардіологічних досліджень

Фазований матричний датчик Siemens 4V1 — це секторний ультразвуковий датчик, призначений для ехокардіографічних досліджень та кардіологічної діагностики. Датчик забезпечує високоякісну візуалізацію структур серця завдяки фазованій технології сканування, що дозволяє отримувати чітке зображення через вузькі міжреберні проміжки. Ключова перевага — можливість проведення повного спектру кардіологічних досліджень від базової ехокардіографії до складної доплерівської оцінки внутрішньосерцевої гемодинаміки.

Технічні характеристики датчика Siemens 4V1

Параметр	Значення
Тип датчика	Фазований матричний (секторний)
Виробник	Siemens
Модель	4V1
Країна виробництва	Німеччина
Рік випуску	2015
Стан	Вживаний
Частотний діапазон	1.0 – 5.0 МГц
Кут огляду (FOV)	До 90°
Глибина сканування	До 300 мм
Підтримувані режими	B, M, CFM, PW, CW, THI
Клінічне застосування	Кардіологія, ехокардіографія дорослих
Тип роз'єму	Оригінальний конектор Siemens

Сумісність датчика Siemens 4V1 з УЗД апаратами

Датчик Siemens 4V1 розроблений для роботи з ультразвуковими системами Siemens серій Acuson. Завдяки оригінальному конектору та програмній інтеграції, датчик забезпечує повну функціональність на сумісних платформах без необхідності додаткових адаптерів чи налаштувань.

Сумісні УЗД апарати Siemens:

• Siemens Acuson X300 — універсальна система середнього класу
• Siemens Acuson X700 — експертна платформа для багатопрофільної діагностики
• Siemens Acuson SC2000 — спеціалізована кардіологічна система
• Siemens Acuson Sequoia — преміум-система з розширеними можливостями
• Siemens Acuson Antares — експертна платформа попереднього покоління

Перед придбанням датчика рекомендується уточнити сумісність з конкретною моделлю вашого УЗД апарата, оскільки деякі старіші або новіші платформи можуть мати обмеження щодо підтримки певних датчиків. Наші фахівці надають безкоштовну консультацію щодо сумісності обладнання.

Ключові переваги фазованого датчика Siemens 4V1

✓ Фазована технологія сканування — оптимальна візуалізація серця
Фазований матричний принцип роботи дозволяє формувати секторне зображення з невеликої площі контакту, що критично важливо для ехокардіографії через міжреберні проміжки. Датчик забезпечує широкий кут огляду до 90°, що дозволяє візуалізувати всі камери серця, клапанний апарат та магістральні судини з одного акустичного вікна. Це особливо важливо при обстеженні пацієнтів з вузькими міжребер'ями або деформаціями грудної клітки.

✓ Широкий частотний діапазон 1.0–5.0 МГц — універсальність застосування
Робочий діапазон частот забезпечує оптимальний баланс між глибиною проникнення та роздільною здатністю. Нижні частоти (1.0–2.0 МГц) дозволяють досліджувати серце у пацієнтів з надмірною вагою або при складних акустичних умовах, забезпечуючи глибину сканування до 300 мм. Вищі частоти (3.5–5.0 МГц) забезпечують детальну візуалізацію структур у пацієнтів з нормальною статурою.

✓ Повний спектр доплерівських режимів — комплексна оцінка гемодинаміки
Датчик підтримує кольоровий доплер (CFM) для візуалізації потоків крові, імпульсно-хвильовий доплер (PW) для точного вимірювання швидкостей у конкретних точках та постійно-хвильовий доплер (CW) для оцінки високошвидкісних потоків при стенозах та регургітаціях. Це дозволяє проводити повноцінну оцінку функції клапанів, виявляти вади серця та оцінювати тяжкість гемодинамічних порушень.

✓ Тканинна гармонічна візуалізація (THI) — покращена якість зображення
Режим THI значно підвищує контрастність зображення та зменшує артефакти, що особливо важливо при субоптимальних акустичних вікнах. Технологія дозволяє чіткіше візуалізувати ендокард, покращує диференціацію між міокардом та порожнинами серця, що критично важливо для оцінки скоротливості міокарда та виявлення зон гіпокінезії.

✓ Надійність та довговічність обладнання Siemens
Датчики Siemens відомі високою якістю виготовлення та тривалим терміном експлуатації. Герметичний корпус захищає електронні компоненти від вологи та механічних пошкоджень. Кабель датчика має посилену конструкцію з подвійною ізоляцією, що запобігає передчасному зносу в місцях згину. Навіть вживаний датчик 2015 року випуску зберігає високі діагностичні характеристики при правильній експлуатації.

✓ Ергономічний дизайн — комфорт при тривалих дослідженнях
Компактний корпус датчика з оптимізованою формою забезпечує зручний хват та зменшує втому руки лікаря при проведенні серії досліджень. Невелика площа контактної поверхні полегшує позиціонування датчика в міжреберних проміжках. Збалансована вага датчика дозволяє проводити тривалі дослідження без дискомфорту.

Для яких кардіологічних досліджень призначений датчик Siemens 4V1?

Трансторакальна ехокардіографія — базове кардіологічне обстеження

Датчик Siemens 4V1 є основним інструментом для проведення стандартної трансторакальної ехокардіографії у дорослих пацієнтів. Він забезпечує візуалізацію всіх стандартних ехокардіографічних позицій: парастернальної по довгій та короткій осях, апікальних чотирикамерної, двокамерної та трикамерної, субкостальної та супрастернальної. Це дозволяє провести повноцінну оцінку морфології та функції серця згідно рекомендацій Європейського та Американського товариств ехокардіографії.

Датчик дозволяє оцінити розміри камер серця, товщину стінок міокарда, глобальну та регіональну скоротливість лівого шлуночка, функцію правого шлуночка. Режим М-режиму забезпечує точне вимірювання розмірів та розрахунок фракції викиду за методом Teichholz. Двовимірний режим дозволяє використовувати метод Simpson для більш точної оцінки об'ємів та фракції викиду лівого шлуночка.

Оцінка клапанного апарату серця

Фазований датчик 4V1 забезпечує детальну візуалізацію всіх чотирьох клапанів серця: мітрального, аортального, трикуспідального та легеневого. Кольоровий доплер дозволяє виявити регургітацію на клапанах, оцінити її напрямок та ступінь тяжкості за площею та глибиною проникнення струменя. Імпульсно-хвильовий доплер використовується для вимірювання швидкостей трансмітрального та транстрикуспідального потоків, оцінки діастолічної функції.

Постійно-хвильовий доплер критично важливий для оцінки стенозів клапанів та кількісної оцінки регургітації. Він дозволяє вимірювати максимальні та середні градієнти тиску на аортальному та мітральному клапанах, розраховувати площу отворів за рівнянням безперервності, оцінювати тиск у правому шлуночку за швидкістю струменя трикуспідальної регургітації.

Діагностика ішемічної хвороби серця

Датчик використовується для виявлення порушень локальної скоротливості міокарда, які є ознакою ішемії або перенесеного інфаркту. Оцінка проводиться за 16-сегментною моделлю лівого шлуночка з апікальних та парастернальних позицій. Датчик дозволяє виявити зони акінезії, гіпокінезії, дискінезії та аневризми лівого шлуночка. Режим THI покращує візуалізацію ендокарда, що особливо важливо для точної оцінки скоротливості.
